Ausstattung

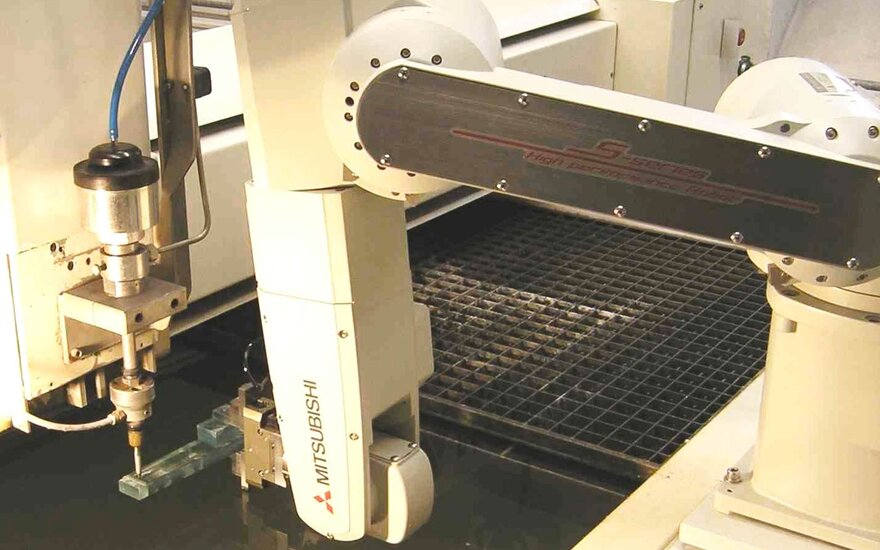

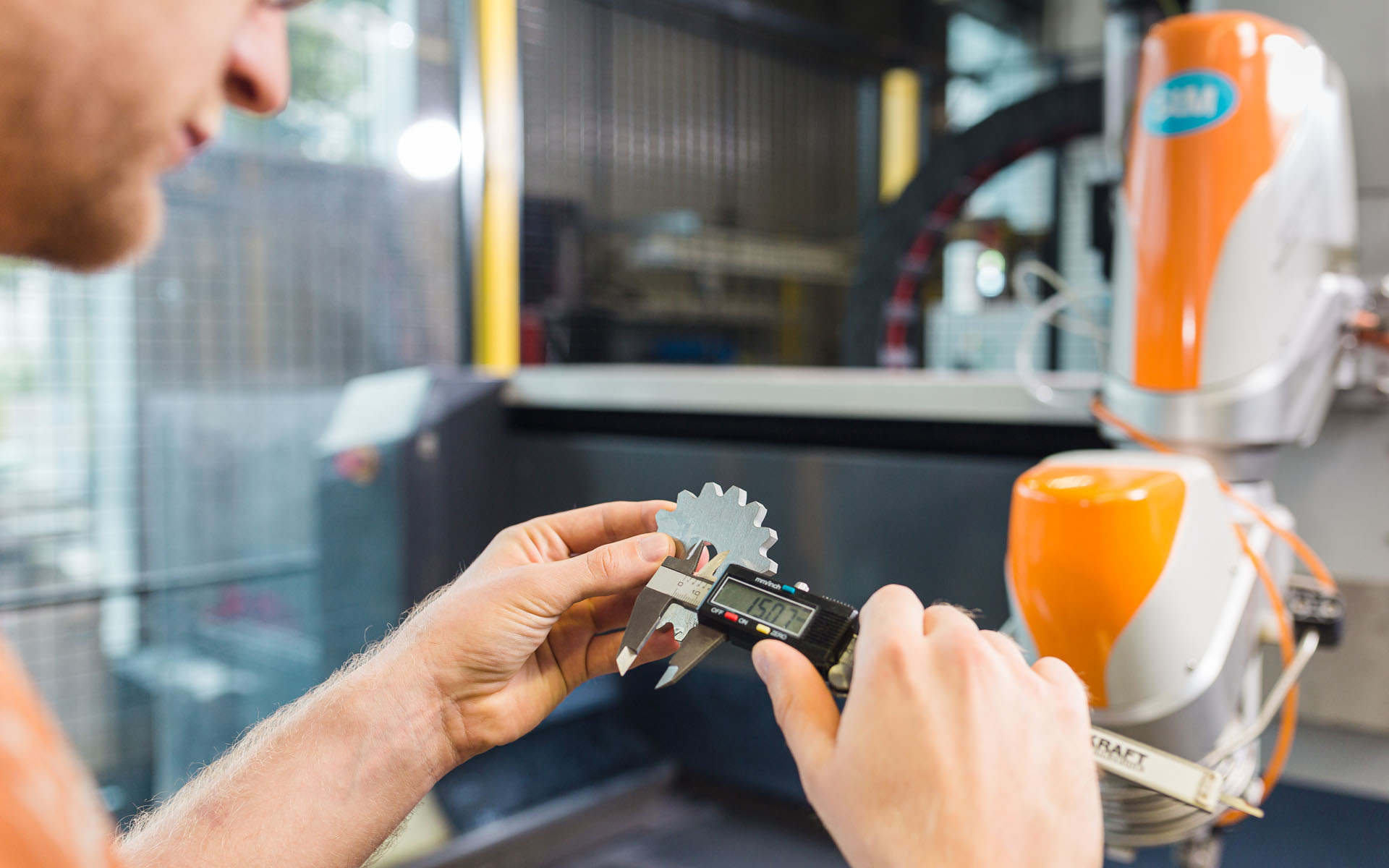

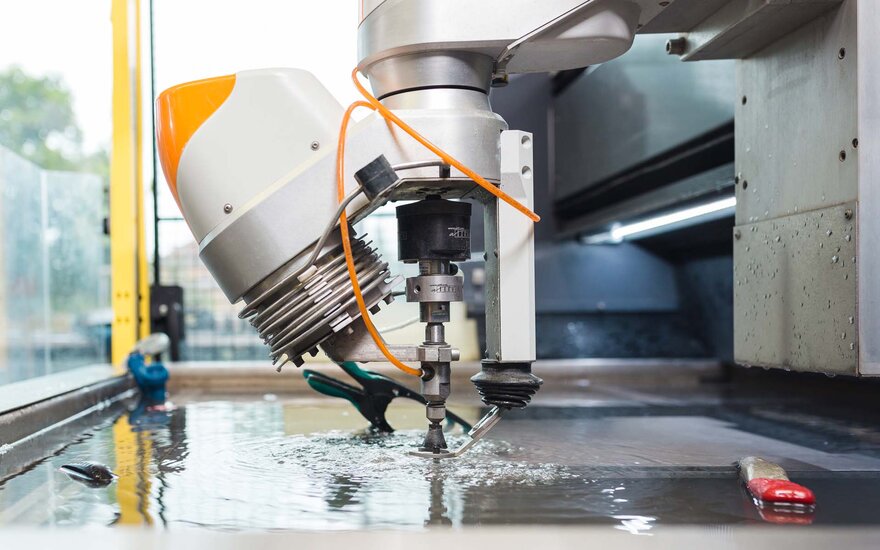

3D 5-Achs Wasserstrahlsschneiden mit dem 68° Schneidkopf STM3D/68 mit einem STM PremiumCut-System für Schneidaufgaben mit hohen Genauigkeitsanforderungen und hohen Geschnwindigkeiten.

• Verfahrensgeschwindigkeit 40 m / min
• Positionierungsgenauigkeit ± 0,05 mm (pro Meter bei 20°)
• Wiederholgenauigkeit ± 0,03 mm (pro Meter bei 20°)
• Z-Achsenlichte 300 / 600 mm
• A-Achsen Vorschub 360° / sek
• C-Achsen Vorschub 360° / sek

Die Anlage wird sowohl für das Praktikum Produktionstechnik, als auch für Forschung und in der Lehre eingesetzt.

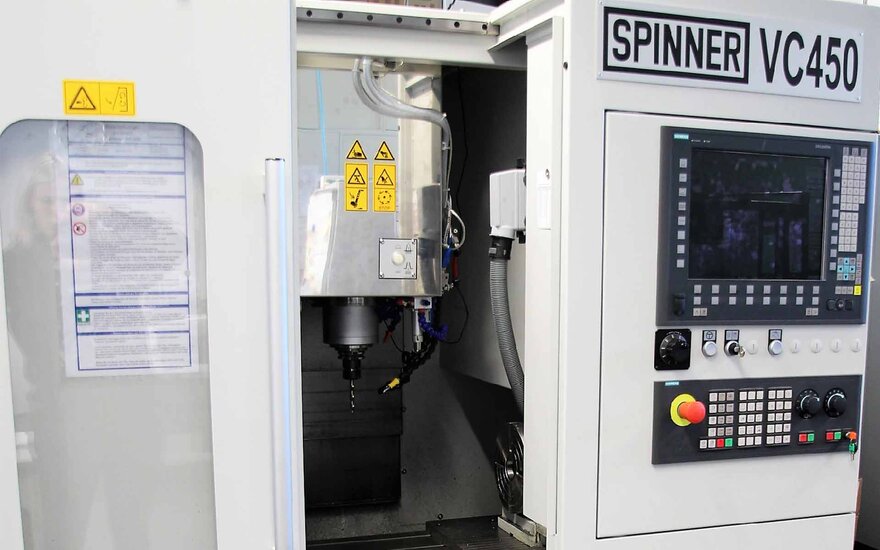

High-Performance Bearbeitungszentrum in Kreuztischbauweise mit Linearführung und hoher Dynamik. Ideal für Werkzeug- und Formenbau sowie HSC-Bearbeitung.

• Verfahrweg X/Y/Z 450 mm / 400 mm / 400  mm
• Eilgang X/Y/Z 36
• Tischgröße 77 x 410
• Max. Werkstückgewicht 200 kg
• Anzahl der Werkzeuge 24

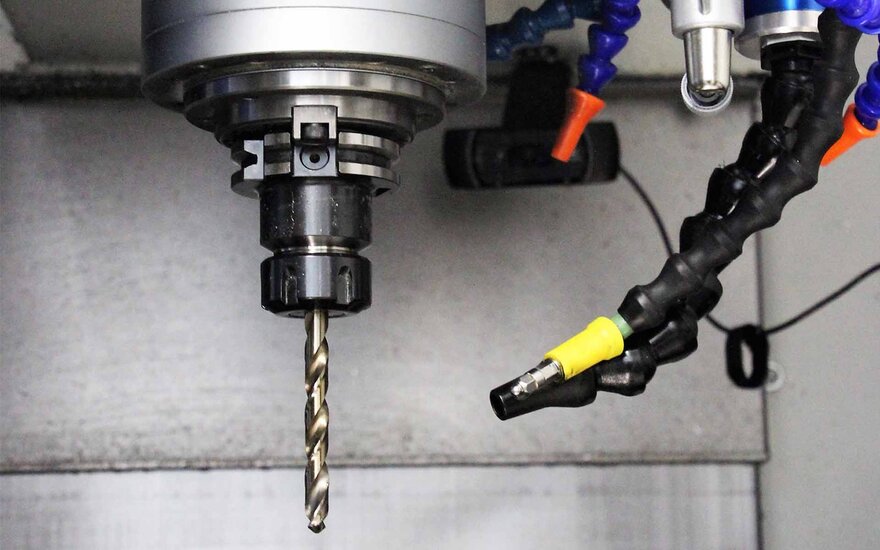

Spindel:

• Max. Drehzahl 15000 Upm
• Leistung 5,6-12,5 kW
• Drehmoment 23-47 Nm

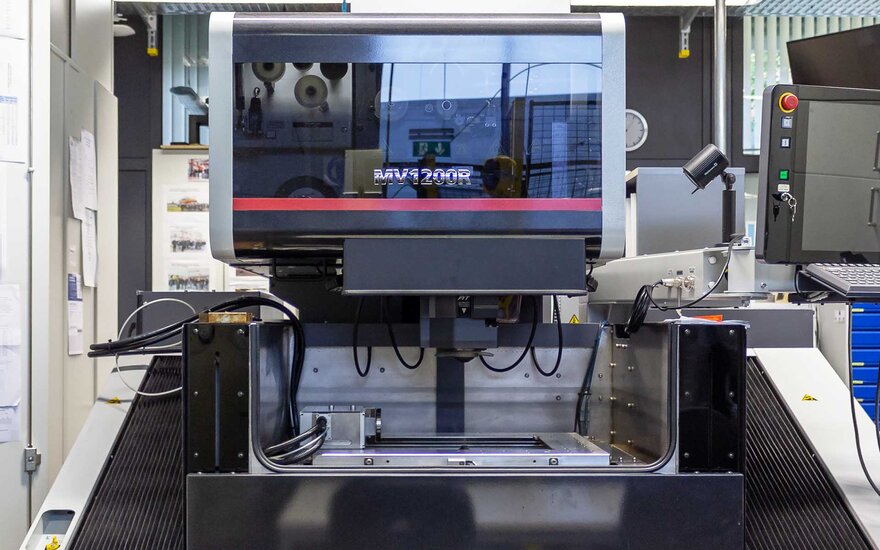

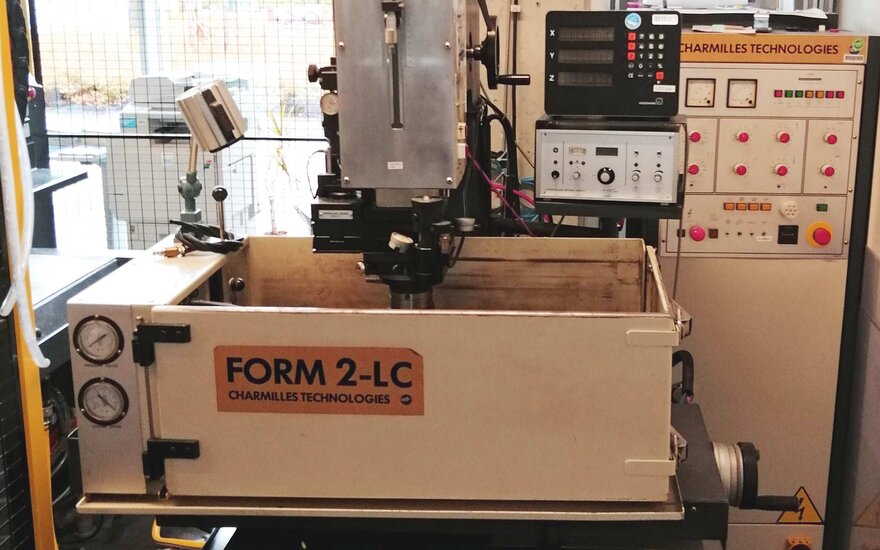

Drahterodiermaschine der Marke Mitsubishi Electric aus der Modellreihe MV-R für höchste Präzision.

• Verfahrweg (X/Y/Z) 400 mm / 300 mm / 220 mm
• Verfahrweg (U/V) 120 mm / 120 mm (± 60)
• Max. Werkstückabmessungen (B x T x H) 810 mm x 700 mm x 215 mm
• Max. Werkstückgewicht 500 kg
• Tischabmessungen (B x T)  640 mm x 540 mm
• Mögliche Drahtdurchmesser 0,1 – 0,3 mm
• Drahtspulenaufnahme 10 kg

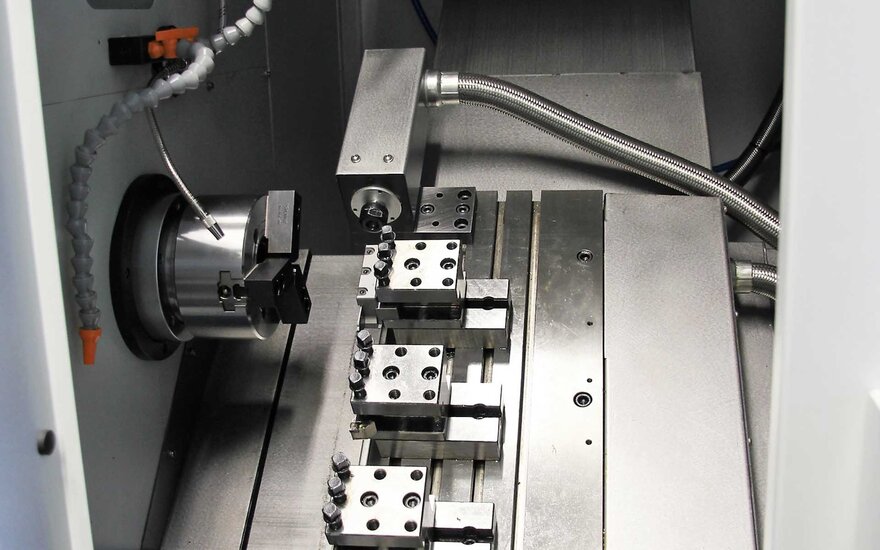

Schrägbettdrehmaschine mit Linearwechsler und angetriebenem Werkzeug.

• Verfahrwege (X/Z) 460 mm / 400 mm
• Eilgang  25.000 mm / min

Arbeitsbereich:

• Werkstücklänge 380 mm
• Spitzenhöhe 200 mm
• Drehdurchmesser über Bett 400 mm
• Umlaufdurchmesser über Support 140 mm

Hauptspindel:

• Drehzahlbereich 60-5.000 U / min
• Spindelaufnahme A 2-5
• Spindelbohrung 46 mm
• Spindelbohrung mit Zugrohr 36 mm

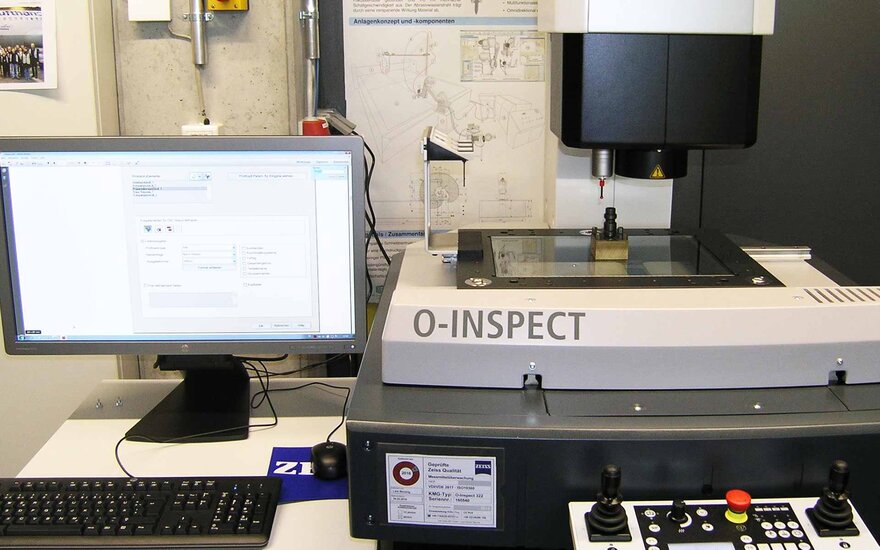

Multisensorik-Messmaschine (optisch und taktil) für hochpräzise Messergebnisse mit optimaler Reproduzierbarkeit, auswertbaren Messprotokollen und Aussagen über Form- und Lagetoleranzen.

• Messbereich X/Y/Z 300 mm / 200 mm / 200 mm

• Verfahrwege (X/Y/Z) 300 mm / 200 mm / 200 mm
• Max.Werkstückgewicht 60 kg
• Tischabmessungen (L x B) 500 mm / 350 mm

Knickarm-Roboter der Marke Mitsubishi Electric aus der Baureihe RV-SD für mehr Kraft und Reichweite. Die RV-SD-Baureihe eignet sich optimal für das Handling von Werkstücken in der industriellen Fertigung oder für die Verkettung von Anlagenteilen.

• Max. Traglast 6 kg
• Reichweite Handflansch 987 mm
• Wiederholungsgenauigkeit ±0,02 mm
• Max. Geschwindigkeit 8.50 0mm/s
• Steuerungstyp CR2D

3D-Druck von genauen Modellen und komplexen Werkstücken aus Acrylat- oder Epoxidharzen mittels Digital Light Processing (DLP)

• Bauteilgröße max. 192 x 108 x 250 mm
